升降式衬氟衬胶止回阀主要性能规范
| 工作温度 | 适用介质 |
| ≤85℃ | J：一般腐蚀性介质 |
| ≤120℃ | F46：强腐蚀性介质 |
升降式衬氟衬胶止回阀主要零部件的材料
| 名称 | 材料 |
| 阀体 | 灰铸铁衬橡胶、氟塑料 |
| 阀盖 | 灰铸铁衬橡胶、氟塑料 |
| 阀瓣 | 灰铸铁衬橡胶、氟塑料 |
| 阀杆 | 灰铸铁衬橡胶、氟塑料 |

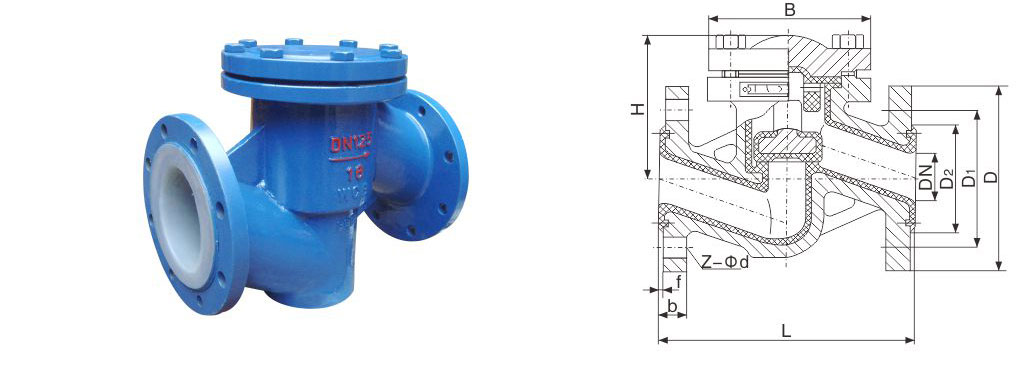

升降式衬氟衬胶止回阀主要外形尺寸和连接尺寸（mm）
| 公称通径 | 标准值 | 参考值 | |||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | B | Z-фD | B | H | WT(?) |
| PN1.0 1.6 MPa | |||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-14 | 110 | 55 | 6 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-14 | 120 | 58 | 7.8 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-14 | 135 | 60 | 10 |
| 32 | 1 1/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-18 | 150 | 75 | 12.5 |
| 40 | 1 1/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-18 | 165 | 82 | 14.5 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 8-18 | 185 | 95 | 19.5 |
| 65 | 2 1/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-18 | 210 | 105 | 25.5 |
| 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-18 | 235 | 120 | 30 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-18 | 260 | 135 | 36 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-23 | 310 | 158 | 62 |
| 150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 12-23 | 350 | 180 | 78 |
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-25 | 420 | 215 | 156 |
| 250 | 10 | 622 | 405 | 355 | 320 | 3 | 32 | 12-25 | 505 | 240 | 172 |
| 300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 16-25 | 560 | 265 | 240 |
| 350 | 14 | 787 | 520 | 470 | 435 | 4 | 38 | 16-25 | 605 | 300 | 208 |
| 400 | 16 | 914 | 580 | 525 | 485 | 4 | 40 | 16-30 | 650 | 350 | 265 |
升降式衬氟衬胶止回阀采用标准设计与制造：Q/JBGN01 结构长度：QB1221 法兰连接尺寸：JB78 PN1.6MPa
