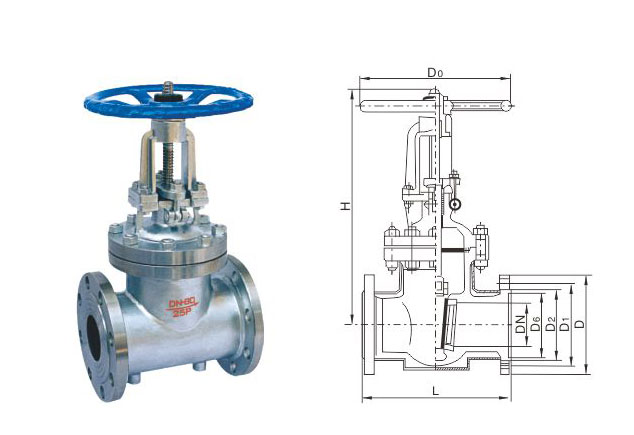

保温夹套闸阀适用于公称压力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作温度-29～425℃（碳钢）、-40～500℃（不锈钢）的管路上作启闭用，并能保温和防止介质结晶。
选用不同的材质，可分别适用于重油、胶类、硝酸、醋酸、强氧化性介质及尿素等多种介质。
保温夹套闸阀标准规范
| 设计制造 | 结构长度 | 连接法兰 | 压力温度等级 | 试验与检验 |
| GB12234 API600 | 厂标 | ANSI B16.5 GB9112～9131 JB/T74～90 SH3006 HG20615～20635 | ANSI B16.34 | API598 JB/T 9092 |
阀体材料 A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。驱动方式 手动。连接形式 承插焊、内螺纹、对焊、法兰。
保温夹套闸阀产品范围
| 公称压力 或压力级 | 公称通径 DN/NPS | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Class800 | · | · | · | · | · | · |
| Class150 | · | · | · | · | · | · |
| Class300 | · | · | · | · | · | · |
| Class600 | · | · | · | · | · | · |
| Class900 | · | · | · | · | · | · |
| Class1500 | · | · | · | · | · | · |
| Class2500 | · | · | · | · | · | · |
附加说明
保温夹套闸阀的连接法兰规格一般大于阀门的公称通径。
用户无特殊说明，我公司一般按下表配制法兰：
| 阀门公称通径 DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 法兰规格 (mm) | 15×40 | 20×40 | 25×50 | 32×50 | 40×65 | 50×80 | 65×100 | 80×125 | 100×150 |
| 阀门公称通径DN(mm) | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 法兰规格(mm) | 125×150 | 150×200 | 200×250 | 250×300 | 300×350 | 350×400 | 400×450 | 450×500 | 500×550 |
