型号： F745X

口径： DN50-1000mm

压力： 1-2.5Mpa

一、隔膜式遥控浮球阀概述：

隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门。主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰；隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装、维护、调试、检查方便，使用寿命长。隔膜式阀门性能可靠、强度高、动作平稳。关闭严密可靠，阀体采用流线型设计，流体阻力小，流量大；使用维护方便，主阀安装在水池外面，调试检验方便，维修简单。主要零件材质如下表：

二、隔膜式遥控浮球阀特点：

1、关闭严密可靠。采用牢固的O型环密钓，利用液压控制原理，使滑盘关闭力与进水压力成正比，密列可靠性高。

2、过流量大。阀体采用全通道流线型设计．流体阻力小，流量大。

3、运行安全。利用水力操作，可自动控制水塔或水池的液面，液位控制准确度高。

4使用维护方便。主阀安装在水池外面，调试检查方便，维修简单。

三、隔膜式遥控浮球阀主要技术参数：

1、公称压力：1．0MPa、1 6MPa、2．5MPa

2、适用介质：水

3、介质温度：O～80℃

四、隔膜式遥控浮球阀安装示意图：

1弹型座封闸阀

2过滤器

3遥控浮球阀

4水池

5浮球导阀

6溢水管

7弹性座封闸阀

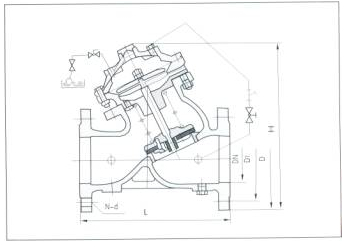

五、隔膜式遥控浮球阀主要结构尺寸：
