产品详情

返回

型号：U41SF/M

口径：DN15-300mm

压力：1.6-6.4Mpa

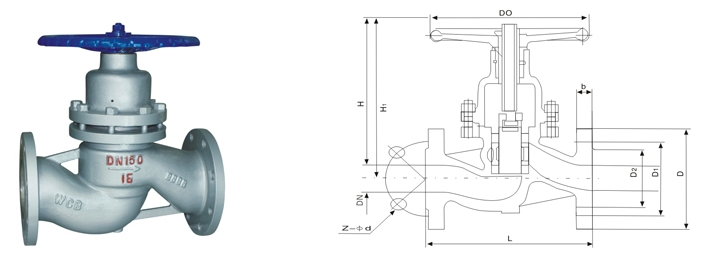

法兰柱塞阀主要外形尺寸和连接尺寸:

通径DN	尺寸
通径DN	L	D	D1	D2	b	Z-Φ d	H	H1	D0
U41S-16C
15	130	95	65	45	14	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	20	4-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	215	180	155	24	8-18	278	356	280
105	400	240	210	185	26	8-18	332	440	320
150	480	280	240	210	28	8-23	434	562	360
200	600	335	295	265	30	10-23	498	660	460
250	650/700	405	355	320	38	10-23	540	660	500
300	750	460	410	360	38	10-23	650	680	550
U41S-25C
15	130	95	65	45	16	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	22	8-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	230	190	160	24	8-23	278	356	280
105	400	270	220	188	28	8-25	332	440	320
150	480	300	250	218	30	8-25	434	562	360
200	600	360	310	282	34	10-26	498	660	460
250	650/700	425	370	332	36	10-30	540	660	500
300	750	485	430	390	40	16-30	650	680	550
U41S-40C
15	130	95	65	45	16	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	22	8-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	230	190	160	24	8-23	278	356	280
105	400	270	220	188	28	8-25	332	440	320
150	480	300	250	218	30	8-25	434	562	360
200	600	375	320	282	38	10-30	498	660	460
250	650/700	445	385	345	42	10-30	540	660	500
300	750	510	450	408	46	16-34	650	680	550
