德标Y型直流式波纹管截止阀

德标截止阀适用于公称压力PN1.6~16MPa，工作温度-110~600℃的石油、化工、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

上海阀盛阀门专业生产德标Y型直流式波纹管截止阀，铸钢德标Y型直流式波纹管截止阀，德标直流式波纹管截止阀，德标法兰直流式波纹管截止阀，德标蒸汽直流式波纹管截止阀。

德标Y型直流式波纹管截止阀

要结构特点

1、产品结构合理、密封可靠、性能优良、造型美观；

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；

4、零件材质，法兰和对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

德标Y型直流式波纹管截止阀

技术规范

结构形式 BB-BG-OS & Y

驱动方式手动

设计标准电动

结构长度 DIN3202

连接法兰 DIN2543-2545

试验和检验 DIN3230

⊙主要零部件材质Main Parts Material

序号No.	名称Part Name	材质Material
1	阀体Body	GS-C25 1.73631.4308、1.4408、1.4306、1.4301
2	阀瓣Disc	ASTM A182-Gr.F6a、ASTM A182-F22、ASTM A182-F304、F316、F312、F304L、F316L
3	轴销Pin	ASTM A182-Gr.F6a、ASTM A182-F22、ASTM A182-F304、F316、F312、F304L、F316L
4	阀杆Stem	ASTM A182-Gr.F6a、ASTM A182-F22、ASTM A182-F304、F316、F312、F304L、F316L
5	波纹管组件Bellow Assemble	1Cr18Ni9Ti、304、316
6	阀盖Bonnet	GS-C25 1.73631.4308、1.4408、1.4306、1.4301
7	填料Packing	Flexible Graphite、PTFE
8	填料压盖Gland	GS-C25 1.73631.4308、1.4408、1.4306、1.4301
9	手轮Hand Wheel	WCB、QT400-18
10	阀杆螺母Yoke Nut	ZQA19-4
11	栓头螺栓Bolt	ASTM A193-B7、A193-B8、A193-B8M
12	六角螺母Nut	ASTM A194-2H、A194-8、A194-8M
13	垫片Gasket	柔性石墨+不锈钢Flexible Graphite +Stainless Steel、PTFE

德标Y型直流式波纹管截止阀

Y-Type Stop Valve With Bellow Seal Acc. To DIN

结构长度：PN16/25/40; 当DN≤200时，依照的标准为F1；

DN≥250时，依照的标准为F7

Face To Face; PN16/25/40 DN≤200,According to F1

DN≥250 According to F7

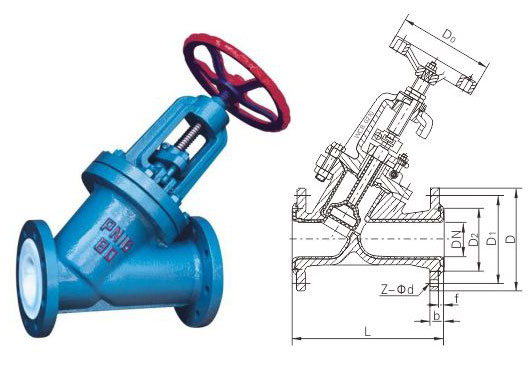

⊙主要外形和连接尺寸Main External&Connection Dimension
