产品详情
返回型号：Z941H
口径：DN40-600mm
压力：1.6-16Mpa
电动硬密封闸阀采用先进的电动控制电机，根据实际情况可采用380V的三相电源，也可采用220V的两相电源，控制模式采用4～20mA模拟量信号控制，也可以采用特殊量控制。阀门按照GB12234标准设计制造，阀板采用楔式设计，提高了辅助的密封载荷，以是金属密封的楔式闸阀既能保证高的介质压力密封，也能对低的介质压力进行密封，密封可靠，性能优良，闸板和阀座密封面采用铁基合金或司太立（stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀，抗擦伤性能好，适用寿命长。适用介质：水，蒸气，油品，硝酸，强氧化介质和尿素等。广泛应用于电站，石油，化工，制药，食品等行业。可与进口设备直接配套使用。
电动硬密封闸阀主要性能规范
| 型号 | 公称压力 PN（MPa） | 试验压力（MPa） | 工作温度（°C） | 适用介质 | |
| 壳体 | 密封 | ||||
| Z941H-16C | 1.6 | 2.4 | 1.8 | ≤425 | 蒸气、水、油品、气体 |
电动硬密封闸阀主要零件材质表
| 阀体 阀盖 | 阀板 阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
| 304 | 2Cr13 | 2Cr13 | 铝青铜 | 柔性石墨 | 球墨铸铁 |

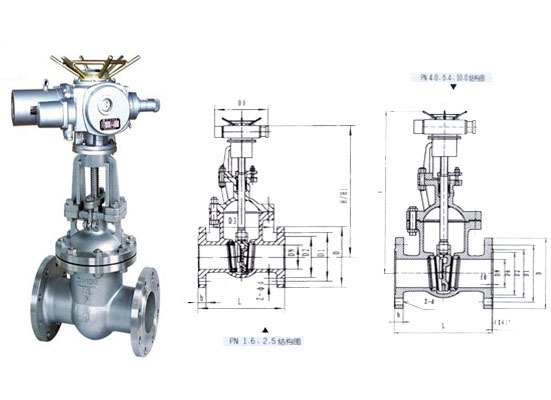

电动硬密封闸阀主要外形安装尺寸表
| 公称压力 PN(MPa) | 通径 DN(mm) | L | D | D1 | D2 | b | Z-ød | D3 | H | H1 | D0 | 重量 (kg) |
| 1.6 | 40 | 240 | 150 | 110 | 88 | 20 | 4-ø17.5 | 164 | 602 | 602 | 300 | 68 |
| 50 | 250 | 165 | 125 | 102 | 20 | 4-ø17.5 | 164 | 610 | 610 | 300 | 69 | |
| 65 | 270 | 185 | 145 | 122 | 20 | 4-ø17.5 | 164 | 612 | 612 | 300 | 80 | |
| 80 | 280 | 200 | 160 | 133 | 20 | 8-ø17.5 | 195 | 690 | 690 | 300 | 83 | |
| 100 | 300 | 220 | 180 | 158 | 20 | 8-ø17.5 | 220 | 833 | 833 | 300 | 94 | |
| 125 | 325 | 250 | 210 | 184 | 22 | 8-ø17.5 | 268 | 867 | 876 | 300 | 125 | |
| 150 | 350 | 285 | 240 | 212 | 24 | 8-ø22 | 280 | 958 | 958 | 300 | 160 | |
| 200 | 400 | 340 | 295 | 268 | 26 | 12-ø22 | 370 | 1096 | 1096 | 300 | 225 | |
| 250 | 450 | 405 | 355 | 320 | 30 | 12-ø26 | 460 | 1244 | 1244 | 300 | 348 | |
| 300 | 500 | 460 | 410 | 370 | 30 | 12-ø26 | 530 | 1430 | 1474 | 400 | 485 | |
| 350 | 550 | 520 | 470 | 430 | 34 | 16-ø26 | 610 | 1565 | 1663 | 400 | 696 | |
| 400 | 600 | 580 | 525 | 482 | 36 | 16-ø30 | 710 | 1735 | 1886 | 400 | 1000 | |
| 500 | 700 | 715 | 650 | 585 | 44 | 20-ø33 | 5860 | 1961 | 2181 | 400 | 1064 |
