产品详情
返回型号：U11SM
口径：DN15-50mm
压力：1.6-6.4Mpa
丝口柱塞阀主要零件材料:
| 零件名称 | 材料 | |||
| U11S-1.6 | U11S-1.6 | U11S-2.5C | U11S-4.0C | |
| 阀体 | HT200 | 碳钢 | ||
| 柱塞 | 不锈钢 | |||
| 阀杆 | 不锈钢 | |||
| 密封圈 | PTFE增加复合石墨 | |||
| 手轮 | HT200 | |||

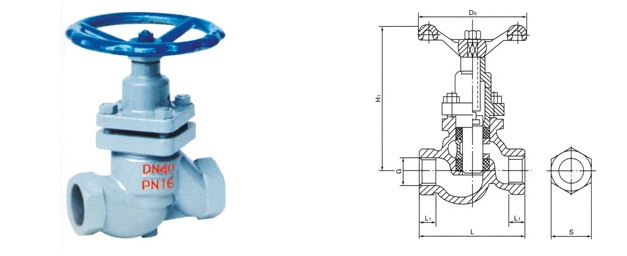

丝口柱塞阀主要外形尺寸和连接尺寸:
| 通径DN | 尺寸 | ||||||
| G | L | L1 | S | H | H1 | D0 | |
| 15 | 1/2" | 90 | 14 | 32 | 120 | 148 | 80 |
| 20 | 3/4" | 100 | 16 | 36 | 140 | 174 | 80 |
| 25 | 1" | 120 | 18 | 46 | 165 | 207 | 100 |
| 32 | 1¼" | 140 | 20 | 55 | 175 | 215 | 120 |
| 40 | 1½" | 170 | 22 | 65 | 196 | 246 | 180 |
| 50 | 2" | 200 | 24 | 80 | 213 | 268 | 180 |
丝口柱塞阀性能规范:
| 型号 | 公称压力 （MP a） | 试验压力（MP a） | 工作温度 (℃) | 适应 介质 | ||
| 强度（水） | 密封（水） | 气密封 | ||||
| U11S-1.6 | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 水、 蒸汽、 油品 |
| U11S-1.6 | 1.6 | 2.4 | 1.8 | |||
| U11S-2.5C | 2.5 | 4.0 | 2.8 | ≤300 | ||
| U11S-4.0C | 4.0 | 6.0 | 4.4 | |||
