浮球式衬胶衬氟止回阀主要性能规范
| 工作温度 | 适用介质 |
| ≤85℃ | J：一般腐蚀性介质 |
| ≤120℃ | FS：强腐蚀性介质 |
浮球式衬胶衬氟止回阀主要零部件的材料
| 名称 | 材料 |
| 上阀体 | 灰铸铁衬橡胶、氟塑料 |
| 下阀体 | 灰铸铁衬橡胶、氟塑料 |
| 阀瓣 | 碳钢衬橡胶、氟塑料 |

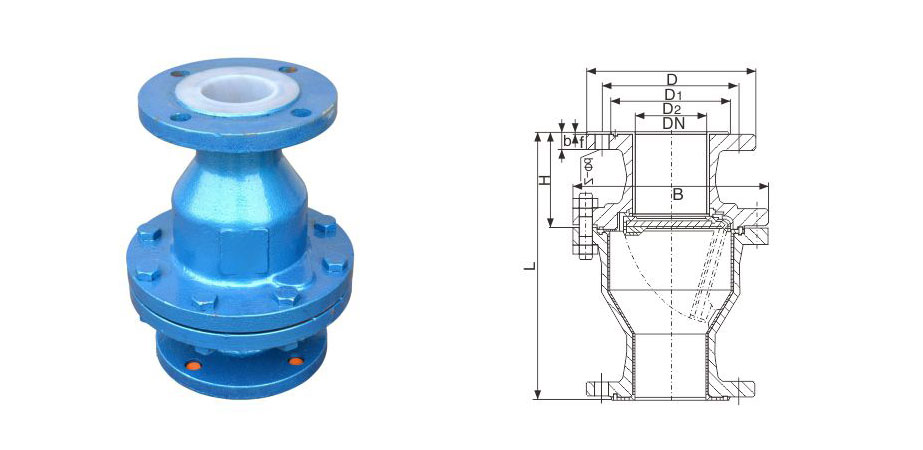

浮球式衬胶衬氟止回阀主要外形尺寸和连接尺寸（mm）
| 公称通径 | 公称压力/MPa | 工作压力/MPa | L | D | D1 | Z-фd | B | 重量 ? | ||
| DN/mm | NPS/inch | |||||||||
| 15 | 1/2 | 1.0 | 1.0 | 150 | 95 | 70 | 65 | 4-14 | 95 | 3 |
| 20 | 3/4 | 150 | 100 | 75 | 75 | 4-14 | 100 | 4.5 | ||
| 25 | 1 | 160 | 125 | 90 | 85 | 4-18 | 125 | 5 | ||
| 40 | 1 1/2 | 190 | 140 | 105 | 110 | 4-18 | 145 | 7.5 | ||
| 50 | 2 | 220 | 155 | 120 | 125 | 4-18 | 165 | 10.5 | ||
| 65 | 2 1/2 | 270 | 175 | 140 | 145 | 4-18 | 205 | 16.5 | ||
| 80 | 3 | 300 | 185 | 150 | 160 | 8-18 | 240 | 21.5 | ||
| 100 | 4 | 350 | 210 | 175 | 180 | 8-18 | 270 | 38 | ||
| 125 | 5 | 0.6 | 0.6 | 400 | 250 | 210 | 210 | 8-23 | 285 | 55 |
| 150 | 6 | 480 | 280 | 240 | 240 | 8-23 | 380 | 78.5 | ||
| 200 | 8 | 495 | 330 | 290 | 295 | 12-23 | 440 | 104 | ||
浮球式衬胶衬氟止回阀采用标准设计与制造：Q/JBGN03 结构长度：Q/JBGN03 法兰连接尺寸：JIS2220(10K)
