产品型号：H42H
产品口径：DN25-200mm
产品压力：1.6-6.4Mpa
产品材质：铸钢、不锈钢
一、立式止回阀用途及特点：
立式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
二、立式止回阀主要性能规范：
| 试验压力 | 公称压力（ MPa ） | ||||
| 1.6 | 2.5 | 4.0 | |||
| 壳体试验 | 2.4 | 3.8 | 6.0 | ||
| 密封试验 | 1.8 | 2.8 | 4.4 | ||
| 阀体材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
| 工作温度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
| 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | 水、蒸汽 | 水、蒸汽 |
三、立式止回阀执行标准：
设计制造： GB12235
结构长度： GB12221
连接法兰： JB/T79-1994
试验与检验： JB/T9092-1999

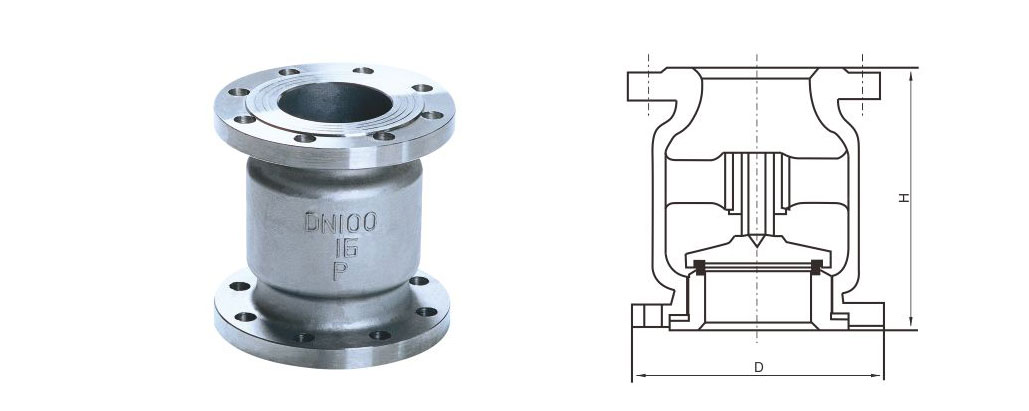

四、立式止回阀主要连接尺寸：
| 公称通径 | PN1.6/2.5/4.0MPa | |
| H | ||
| 系列 1 | 系列 2 | |
| DN32 | 145 | 110 |
| DN40 | 155 | 120 |
| DN50 | 170 | 140 |
| DN65 | 180 | 160 |
| DN80 | 200 | 185 |
| DN100 | 220 | 210 |
| DN125 | 250 | 275 |
| DN150 | 280 | 300 |
| DN200 | 380 | 380 |
